Mọi thứ bạn cần biết khi mua và sử dụng máy hiện sóng

Chào mừng bạn đến với hướng dẫn toàn diện của chúng tôi về máy hiện sóng, được thiết kế cho cả người mới bắt đầu và kỹ sư có kinh nghiệm. Bài viết này sẽ đi sâu vào những điều cần thiết để lựa chọn, sử dụng và tối đa hóa tiềm năng của máy hiện sóng. Cho dù bạn đang lắp ráp nguyên mẫu đầu tiên hay khắc phục sự cố hệ thống điện tử tiên tiến, việc hiểu các công cụ này là rất quan trọng. Chúng tôi sẽ đề cập đến mọi thứ từ thiết lập cơ bản đến các tính năng nâng cao, đảm bảo bạn tận dụng tối đa máy hiện sóng của mình.

Tại sao bạn cần một máy hiện sóng

Máy hiện sóng là công cụ vô giá để hình dung tín hiệu điện theo thời gian. Chúng cho phép các kỹ sư và người đam mê quan sát dạng sóng của tín hiệu, cung cấp cái nhìn sâu sắc về hành vi của nó, điều này rất cần thiết để thiết kế và gỡ lỗi mạch điện tử. Với khả năng thu thập và hiển thị dạng sóng điện áp và dòng điện, máy hiện sóng được sử dụng trong nhiều ứng dụng, từ điện tử công suất đến giao thức truyền dữ liệu.

Khi bạn xử lý các mạch liên quan đến tín hiệu chuyển mạch nhanh hoặc truyền dữ liệu, một máy hiện sóng chất lượng cao là không thể thiếu. Ví dụ, nếu bạn đang làm việc trên một nguồn điện chế độ chuyển mạch (SMPS) chuyển đổi AC điện áp cao thành DC điện áp thấp, bạn cần một máy hiện sóng để theo dõi độ ổn định và chất lượng của đầu ra.

Chọn máy hiện sóng phù hợp

Khi lựa chọn máy hiện sóng, bạn phải cân nhắc một số yếu tố chính sau:

1. Số kênh
Máy hiện sóng có nhiều số kênh khác nhau, thường dao động từ 1 đến 4. Máy hiện sóng 4 kênh được ưa chuộng hơn vì nó cho phép bạn theo dõi nhiều tín hiệu cùng lúc. Điều này đặc biệt hữu ích trong các mạch phức tạp, nơi cần phân tích tương tác giữa nhiều tín hiệu. Đối với các ứng dụng đơn giản hơn, máy hiện sóng 2 kênh có thể đủ.

2. Băng thông
Băng thông xác định độ chính xác của máy hiện sóng có thể thu được tín hiệu tần số cao. Nó thường được biểu thị bằng megahertz (MHz). Băng thông của máy hiện sóng về cơ bản là phạm vi tần số mà máy có thể đo trước khi xảy ra hiện tượng suy giảm tín hiệu. Nguyên tắc chung là băng thông của máy hiện sóng phải gấp ít nhất 5 lần tần số của tín hiệu bạn đang đo. Ví dụ, nếu bạn đang xử lý tín hiệu lên đến 40 MHz, thì máy hiện sóng 200 MHz là phù hợp. ( quy tắc x5 )

3. Tốc độ lấy mẫu
Tốc độ lấy mẫu cho biết máy hiện sóng có thể thu được bao nhiêu mẫu mỗi giây. Tốc độ lấy mẫu cao hơn cung cấp nhiều chi tiết hơn trong dạng sóng và độ chính xác tốt hơn. Tốc độ lấy mẫu 2 GSa/giây (gigasamples mỗi giây) thường đủ cho hầu hết các ứng dụng. Hãy nhớ rằng việc sử dụng nhiều kênh hơn có thể chia tốc độ lấy mẫu giữa chúng, vì vậy hãy điều chỉnh cài đặt của máy hiện sóng cho phù hợp.

4. Đầu dò
Đầu dò là phụ kiện thiết yếu cho máy hiện sóng. Chúng kết nối máy hiện sóng với mạch đang được thử nghiệm. Hầu hết các máy hiện sóng đều có đầu dò thụ động, dễ sử dụng và đủ cho nhiều ứng dụng. Đầu dò thường có hệ số tỷ lệ, x1 hoặc x10. Đầu dò x10 thường được ưa chuộng hơn vì nó cung cấp băng thông cao hơn và điện dung thấp hơn, giảm thiểu độ méo tín hiệu.

Thiết lập máy hiện sóng của bạn

Sau khi chọn đúng máy hiện sóng, thiết lập máy hiện sóng sẽ là bước tiếp theo:

1. Kết Nối Đầu Dò

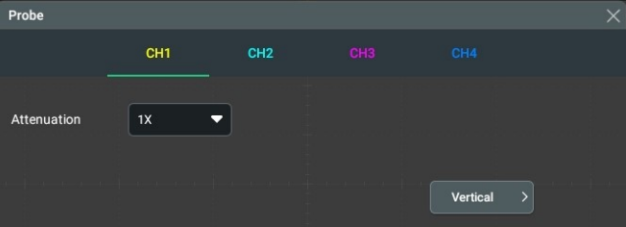

Gắn đầu nối BNC của đầu dò vào máy hiện sóng và chọn hệ số tỷ lệ phù hợp. Kết nối kẹp cá sấu với điểm tham chiếu mặt đất của mạch. Đầu dò phải được đặt tại điểm đo. Đảm bảo rằng thang đo dọc của máy hiện sóng khớp với hệ số tỷ lệ của đầu dò để tránh các phép đo không chính xác.

2. Điều chỉnh Màn hình

Màn hình máy hiện sóng được chia thành các phần dọc và ngang:
– Vertical Scale: Điều chỉnh biên độ của dạng sóng. Điều này được thực hiện bằng cách thiết lập phân chia điện áp dọc trên máy hiện sóng. Để có phép đo chính xác, hãy đảm bảo rằng thang đo dọc khớp với biên độ của tín hiệu.
– Horizontal Scale: Điều chỉnh cơ sở thời gian hoặc tốc độ hiển thị dạng sóng. Thiết lập này xác định lượng dạng sóng của tín hiệu được hiển thị trên màn hình. Thiết lập này giúp phân tích tần số và đặc điểm thời gian của tín hiệu.

3. Triggering

Triggering là điều cần thiết để hiển thị dạng sóng ổn định. Nó cho phép bạn chụp và giữ dạng sóng tại một điểm cụ thể, chẳng hạn như cạnh tăng hoặc giảm của tín hiệu. Điều chỉnh cài đặt trigger để phù hợp với đặc điểm của dạng sóng nhằm ngăn ngừa hiển thị thất thường hoặc không ổn định.

Các Phép Đo Cơ Bản Máy Hiện Sóng

Sau khi thiết lập máy hiện sóng, bạn có thể sử dụng nó để thực hiện nhiều phép đo khác nhau:

1.Đo Điện Áp

Để đo điện áp, hãy đặt thang đo dọc theo biên độ mong đợi của tín hiệu. Máy hiện sóng sẽ hiển thị dạng sóng điện áp, bạn có thể phân tích bằng cách điều chỉnh vị trí dọc và thang đo. Để có số đọc điện áp chính xác, hãy đảm bảo rằng hệ số tỷ lệ của đầu dò được đặt chính xác.

2. Tần số và thời gian

Bạn có thể xác định tần số của tín hiệu bằng cách đo thời gian giữa các sự kiện lặp lại (như đỉnh). Máy hiện sóng kỹ thuật số hiện đại thường bao gồm các chức năng đo lường tích hợp để tính toán tần số và các thông số khác tự động.

3. Rise Time

Để đo thời gian tăng, là thời gian cần thiết để tín hiệu chuyển từ 10% đến 90% giá trị tối đa của nó, hãy sử dụng chức năng con trỏ. Đặt con trỏ ở các mức điện áp tương ứng và tính toán chênh lệch thời gian.

4. Ripple and Noise

Để phân tích gợn sóng và nhiễu trong nguồn điện, hãy sử dụng chế độ ghép AC để lọc các thành phần DC. Điều này cho phép bạn tập trung vào các biến thể AC và xác định điện áp gợn sóng. Điều chỉnh độ lệch và phóng to để đo gợn sóng một cách chính xác.

Tính Năng Nâng Cao Và An Toàn

Máy hiện sóng có các tính năng nâng cao như Biến đổi Fourier nhanh (FFT) và các hàm toán học có thể nâng cao hơn nữa các phép đo của bạn:

1. FFT (Fast Fourier Transform)

FFT cho phép bạn phân tích các thành phần tần số của tín hiệu. Nó chuyển đổi dạng sóng miền thời gian thành miền tần số, giúp bạn xác định các biến dạng sóng hài và các đặc điểm khác liên quan đến tần số.

2. Differential Probes ( Đầu Dò Vi Sai )

Khi xử lý tín hiệu điện áp cao, chẳng hạn như điện áp lưới, điều quan trọng là phải sử dụng đầu dò vi sai. Các đầu dò này cung cấp sự cô lập giữa các điểm đo, giảm nguy cơ hư hỏng cho máy hiện sóng của bạn và đảm bảo các phép đo chính xác.

3. An Toàn

Luôn tuân thủ các hướng dẫn an toàn khi làm việc với máy hiện sóng, đặc biệt là khi đo điện áp cao. Đảm bảo rằng điện áp đầu vào của máy hiện sóng không bị vượt quá. Sử dụng đầu dò vi sai hoặc kỹ thuật cách ly để tránh tạo ra đoản mạch hoặc tiếp xúc với điện áp cao.

Lời Khuyên Khắc Phục Sự Cố Và Thực Tế

• Đảm bảo nối đất đúng cách: Luôn kết nối kẹp nối đất của đầu dò với điểm tham chiếu chính xác để tránh vòng nối đất hoặc phép đo không chính xác.
• Tránh quá tải: Không vượt quá điện áp đầu vào tối đa của máy hiện sóng. Sử dụng đầu dò và cài đặt thích hợp để tránh hư hỏng.
• Hiệu chuẩn thường xuyên: Thường xuyên hiệu chỉnh máy hiện sóng của bạn để duy trì độ chính xác và độ tin cậy của phép đo.

Kết Luận

Hiểu và sử dụng máy hiện sóng hiệu quả là điều cần thiết đối với bất kỳ chuyên gia hoặc người đam mê điện tử nào. Từ việc lựa chọn đúng mẫu máy cho đến việc thành thạo các tính năng của máy, hướng dẫn này nhằm mục đích trang bị cho bạn kiến ​​thức để khai thác hết tiềm năng của máy hiện sóng. Bằng cách tuân theo các hướng dẫn này, bạn có thể đảm bảo các phép đo chính xác và khắc phục sự cố thành công cho các dự án điện tử của mình.
