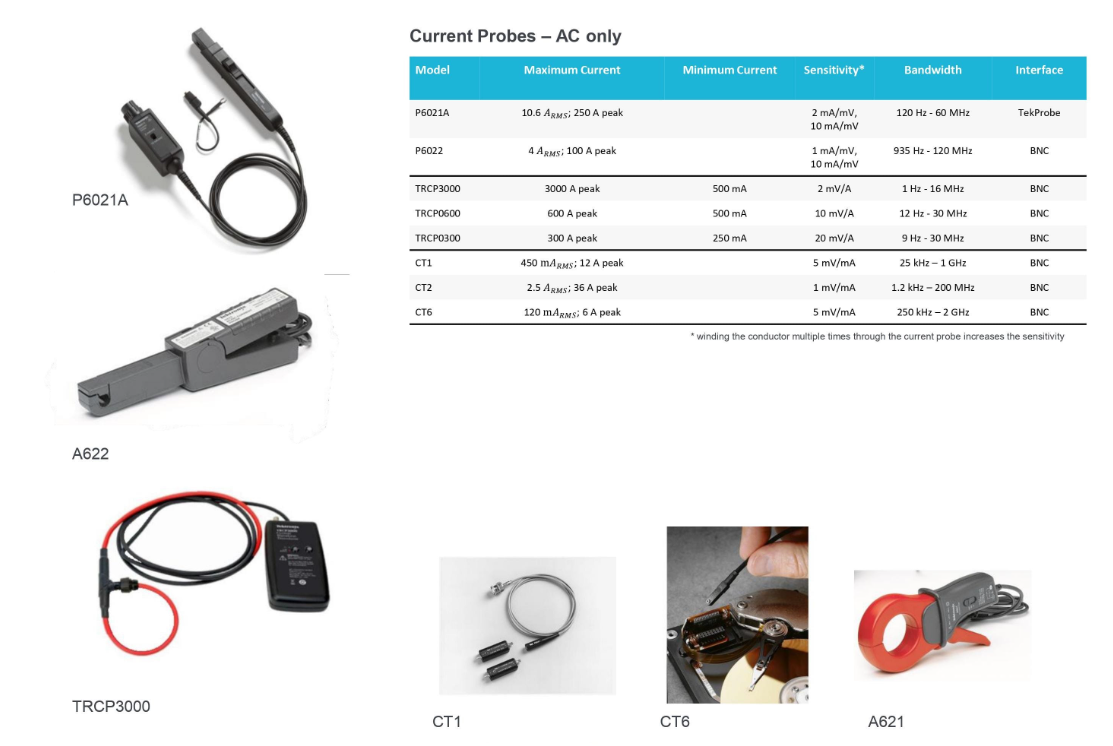

Hướng dẫn lựa chọn đầu dò Tektronix

Khi sử dụng máy hiện sóng, việc lựa chọn phụ kiện phù hợp là yếu tố quan trọng giúp tối ưu hóa hiệu suất và đảm bảo độ chính xác trong đo lường. Phụ kiện bao gồm các loại que đo như que đo thụ động, que đo chủ động cho điện áp thấp, que đo đường ray điện, và que đo chênh lệch điện áp cao. Tektronix cung cấp nhiều giải pháp với băng thông, độ chính xác và khả năng chịu tải khác nhau, đáp ứng đa dạng nhu cầu từ nghiên cứu đến công nghiệp.

*1 Một số đầu dò yêu cầu nguồn điện bên ngoài (1103) khi sử dụng với dòng TDS3000.
*2 Khi sử dụng với dòng MSO / DPO2000, cần có bộ đổi nguồn AC chuyên dụng (119-8726-00) và cáp nguồn (161-0342-00).
*3 Khi sử dụng với dòng MSO / DPO3000, tùy thuộc vào đầu dò, bạn có thể cần bộ đổi nguồn AC riêng (119-8726-00) và cáp nguồn (161-0342-00).
*4 Khi sử dụng với dòng MSO / DPO5000, có thể cần bộ đổi nguồn AC riêng (119-8726-00) và cáp nguồn (161-0342-00) tùy thuộc vào kiểu máy và số lượng đầu dò.

*5 khi sử dụng với dòng TBS2000 và MDO3000, tổng công suất tiêu thụ không được vượt quá công suất cung cấp điện tối đa của máy hiện sóng, xem tại đây để biết thêm thông tin.
*6 Chức năng đọc không hoạt động trong dòng TBS2000.

Passive Probes

Dưới đây là các ý chính về que đo thụ động của Tektronix:

• Đi kèm theo hầu hết các máy hiện sóng.
• Giải pháp chi phí thấp, phù hợp với mục đích đo lường chung.
• Độ bền cao, dải động rộng, phù hợp với nhiều ứng dụng.
• Dòng que đo thụ động mới của Tektronix cung cấp:
  • Băng thông lên tới 1 GHz.
  • Điện dung đầu vào thấp, chỉ 3.9 pF, giảm tác động tải.
  • Tính năng tự động bù băng thông, không cần tua-vít.

Passive Probes – Accessories

Active Probes – Low Voltage Single Ended

Đầu dò Low Voltage Single Ended thường được sử dụng để đo tín hiệu tham chiếu mặt đất tốc độ cao lên đến 12 V. Các đầu dò Low Voltage Single Ended là lựa chọn tốt nhất để thực hiện các phép đo trên các thành phần mạch trở kháng cao, tần số cao yêu cầu tải đầu dò tối thiểu. Người dùng nên chọn đầu dò dao động có thông số điện dung đầu vào thấp (~1 pF) để giảm thiểu hiệu ứng tải của đầu dò lên mạch. Đầu dò có điện dung đầu vào thấp hơn sẽ cung cấp trở kháng đầu vào cao hơn ở tần số cao hơn.

Giải pháp đầu dò một đầu điện áp thấp Tektronix cung cấp:

• Băng thông lên tới 4 GHz.
• Trở kháng đầu vào rất cao với điện dung đầu vào thấp (<1 pF)
• Bộ phụ kiện đầu dò phong phú nhất cho hiệu suất đo tối ưu

Power Rail Probes

Đầu dò TPR1000 và TPR4000 cung cấp giải pháp có độ nhiễu thấp, phạm vi bù lớn để đo gợn sóng trên đường ray nguồn DC trong phạm vi từ –60 đến +60 VDC. Đầu dò power rail của Tektronix cung cấp độ nhiễu thấp hàng đầu trong ngành và phạm vi bù lớn cần thiết để đo gợn sóng AC trong khoảng từ 200 μV p-p đến 800 mV p-p ở tần số lên đến 4 GHz.

Key Specs:

• <300 μV p-p noise on 6 Series MSO (20 MHz BW Limit)
• <1 mV p-p noise on 6 Series MSO (Full Bandwidth)
• ±60 V offset range
• Offset setting error: ±2 mV max, ±0.4 μV typical

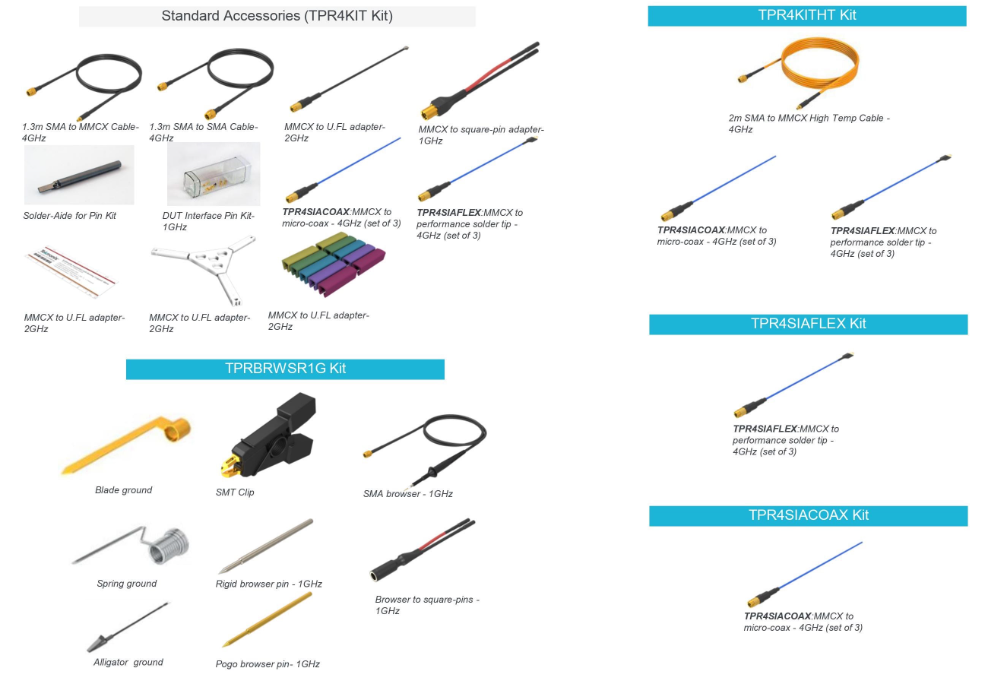

Phụ kiện của đầu dò Power Rail

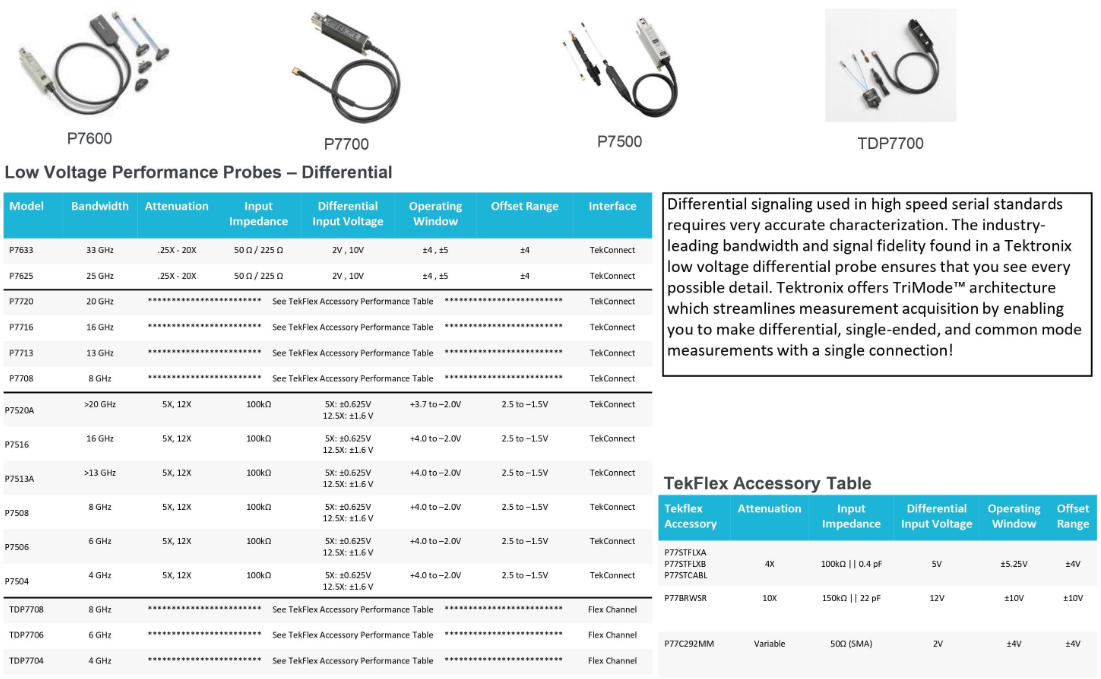

Differential Probes- Low Voltage ( Đầu dò que đo điện áp vi

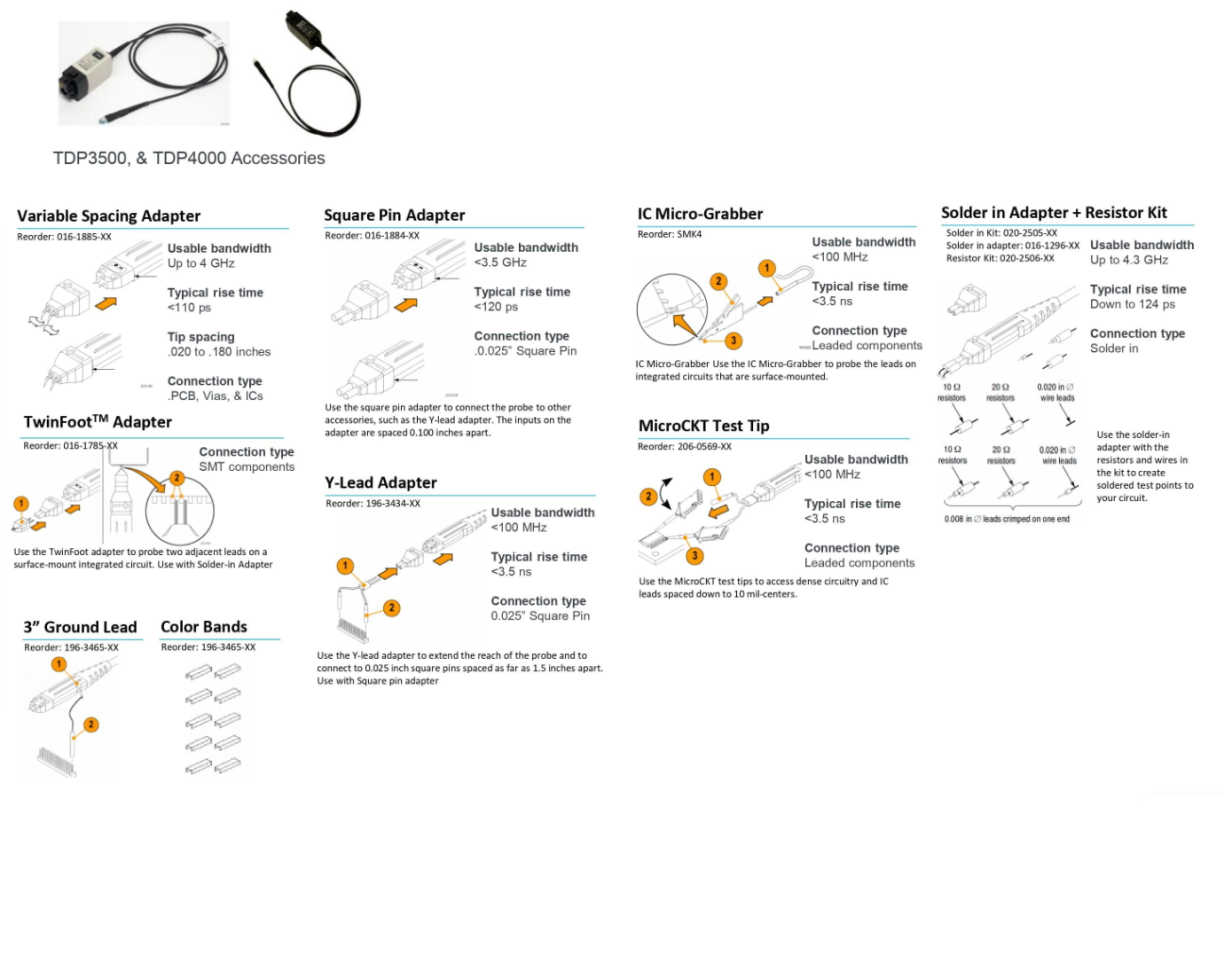

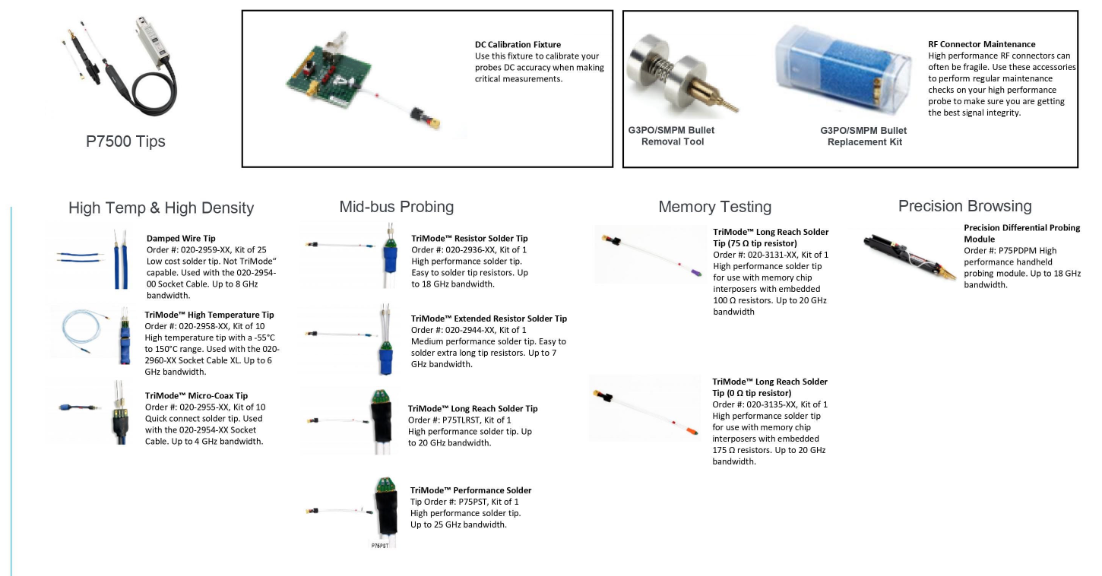

Phụ Kiện Của Đầu Dò Que Đo Điện Áp Thấp
