Hướng dẫn sử dụng đồng hồ đo điện đa năng ( vạn năng )?

Hướng dẫn sử dụng đồng hồ đo điện đa năng:

Đồng hồ đo điện đa năng ( vạn năng ) DMM/ VOM là gì ?

Đồng hồ đo điện đa năng là thiết bị đo các giá trị: Điện áp AC/ DC, dòng điện AC/DC, điện trở, tụ điện, tần số, FET, nhiệt độ, ngắn mạch v.v..một số loại còn tích hợp thêm chức năng hiển thị dạng sóng, điều khiển từ xa.

Phân loại đồng hồ đo điện đa năng (vạn năng) ?

1. Theo kích thước: Đồng hồ vạn năng ( đo điện đa năng ) được chia thành 02 loại : Cầm Tay ( handhelp ) và Để Bàn ( Benchtop )

2. Theo chế độ hiển thị: Đồng hồ vạn năng có 02 loại: Hiển thị dạng KIM ( analog ) và hiển thị dạng SỐ ( Digital )

Cách sử dụng đồng hồ đo điện đa năng cầm tay ( DMM/ VOM )



1. Bước 1: kiểm tra pin ( lắp theo hướng dẫn nhà sản xuất )
2. Bước 2: cắm dây đo ( test lead ) vào máy: Dây đen vào COM và dây đỏ vào V/Ω.( lỗ màu đỏ; để đo áp, ngắn mạch, điện trở … )
3. Bước 3: Cắm que đo vào mạch cần đo
4. Bước 4: Đọc kết quả

Lưu ý: Đo dòng điện thường thì dây đỏ sẽ được cắm vào lỗ có ghi xxA

          Ngoài ra, một số DMM, VOM hãng sản xuất đã cố định sẵn trong máy

         Đo nhiệt độ, công suất quang tham khảo thể HDSD user manual



 Kiểm tra thông mạch bằng máy DMM cầm tay

• Bước 1 : Chọn thang đo Diode & Thông mạch.
• Bước 2 : Cắm dây đen vào cổng COM, cắm dây đỏ vào cổng V/Ω.
• Bước 3 : Nhấn nút Select để màn hình hiển thị biểu tượng âm thanh
• Bước 4: Chạm 02 đầu que đo với nhau đồng hồ sẽ kêu “beep beep ) là okei -à sau đó kiểm tra thông mạch bằng cách chạm hai đầu que đo vào đoạn mạch cần kiểm tra, nếu đồng hồ có tiếng kêu “beep beep” tức đoạn mạch đó thông.

             Cách sử dụng DMM, VOM để đo điện áp xoay chiều AC/ một chiều DC.

• • Bước 1 : Chọn thang đo DC ( màn hình hiển thị dấu ”–“ ), thang đo AC ( hiển thị “ ̴  ” )
  • Bước 2: Cắm que đen vào cổng chung COM, cắm que đỏ vào cổng V/Ω.
  • Bước 3: Nhấn nút Select để chọn dải đo ( range ): Ví dụ nếu đo điện áp AC220V chọn dải đo AC 250V.

      Lưu ý: một số máy DMM, VOM có chức năng tự động bạn không cần chọn dải đo ( range)

                Chọn dãi đo ( range ) phù hợp với giá trị cần đo, nếu nhỏ hơn sẽ gây ra cháy máy, nếu dải đo lớn hơn thì kết quả đo không được chính xác cao.

• • Bước 4 : Cắm 02 đầu đo vào thiết bị cần đo, Nếu đo điện áp AC thì không cần quan tâm đến vị trí dây đỏ, dây đen ( cực ). Nếu đo điện áp DC thì Đầu dây đỏ vào cực dương (+) và đầu dây đen vào cực âm (-)
  • Bước 5 : Đọc kết quả đo.

           Cách sử dụng DMM, VOM để đo Dòng Điện xoay chiều AC/ một chiều DC.

• Bước 1: Que đen giữ nguyên vị trí, một số máy đo que đo màu đỏ cần cắm vào vị trí đo dòng diện (thường có ghi chữ xxA ví dụ 10A, 15A )
• Bước 2: Chọn thang đo ( AC hoặc DC ) và chọ dải đo ví dụ 10mA, 100mA…hoặc 10A bằng cách nhấn nút Select hoặc Vặn núm xoay trên máy.

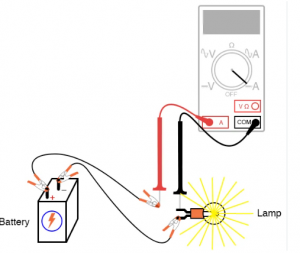

• Bước 3 : Đấu nối tiếp DMM, VOM vào mạch điện cần đo ( xem hình sau)





• Bước 4: Đọc kết quả đo trên DMM/ VOM

Tổng kết:

• Có thể sử dụng đồng hồ đo điện đa năng DMM, VOM để đo điện trở, tụ điện, tần số, nhiệt độ, diode ….vui lòng liên hệ hotline 0777 911 921 của PiTek để được hổ trợ thêm kỹ thuật đo lường miễn phí.
• PiTek là nhà phân phối chính hãng các loại đồng hồ đo điện đa năng DMM, VOM của các hãng như Kyoritsu, Rigol, Hioki, Sanwa, Fluke, Custom, Extech, Uni-T, Keysight, Lecroy…
