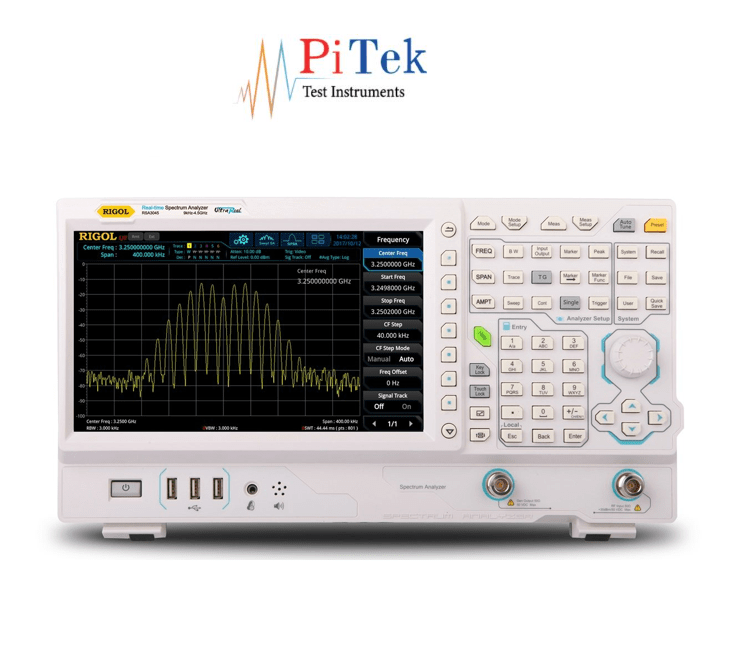

Máy phân tích phổ thời gian thực Rigol RSA3045, 9kHz-4.5Ghz

Tổng quan Máy phân tích phổ thời gian thực Rigol RSA3045

Máy phân tích phổ thời gian thực Rigol RSA3045 là dòng máy phân tích phổ nhỏ gọn và trọng lượng nhẹ với khả năng phân tích phổ tiêu chuẩn hiệu suất cao. Các kỹ sư tích hợp WiFi, Bluetooth và các công nghệ RF hiện đại khác đang phải đối mặt với những thách thức phức tạp như tín hiệu nhảy tần, xung đột kênh và nhiễu phổ. Máy phân tích phổ thời gian thực Rigol RSA3045 mang lại chiều thời gian cho Phân tích RF, giúp việc giám sát và mô tả các hệ thống RF phức tạp này trở nên dễ dàng hơn. Máy phân tích phổ thời gian thực Rigol RSA3045 kết hợp hiệu suất Thời gian thực hàng đầu trong ngành (7,45µs 100% POI), hiển thị dữ liệu phong phú và các tùy chọn kích hoạt nâng cao cho phép người dùng nhanh chóng nắm bắt, xác định và phân tích các sự kiện phức tạp này.  Ở chế độ VNA, bạn có thể thực hiện các phép đo S11, S21 và DTF cho các thành phần và mạng mạch. Đặc điểm mạng của các thành phần được thử nghiệm có thể được thể hiện chính xác trong biểu đồ Smith, biểu đồ Polar và các định dạng khác. Máy phân tích phổ thời gian thực Rigol RSA3045 mới của Rigol xác định lại danh mục sản phẩm của máy phân tích phổ cho mục đích chung bằng cách bổ sung khả năng kích hoạt và phân tích phổ theo thời gian thực, đồng thời đặt ra hiệu suất và mức giá mới. Máy phân tích phổ thời gian thực Rigol RSA3045 có màn hình cảm ứng 10,1”, thiết kế nhỏ gọn, giao diện và hoạt động dễ sử dụng, khiến nó trở nên lý tưởng cho các ứng dụng để bàn hoặc hiện trường trong thử nghiệm và sản xuất RF cũng như không dây như IoT, RFID, tín hiệu điều chế analog và kỹ thuật số. Embedded-System-Designer có thể kích hoạt chéo và phân tích các tín hiệu bus như IC2, SPI với Tín hiệu RF. Băng thông thời gian thực 10 MHz (tùy chọn 25 MHz và 40 MHz) và Bộ kích hoạt mặt nạ tần số cho phép bạn trực quan hóa, cách ly và thu thập các tín hiệu để phân tích hành vi của chúng theo biên độ, tần số và thời gian. Máy phân tích phổ mới cung cấp khả năng kích hoạt và thu tín hiệu 100% nếu thời lượng dài hơn 7,45 µs. Máy phân tích phổ thời gian thực Rigol RSA3045 có RBW có thể cài đặt ở tần số 10 Hz, DANL (mức nhiễu trung bình được hiển thị) xuống tới -161 dBm (điển hình) và Quét toàn nhịp 1ms ở chế độ máy phân tích phổ đa năng.

Máy phân tích phổ thời gian thực Rigol RSA3045 Tần số 9 kHz đến 4.5 GHz Độ chính xác: <1 ppm Độ lão hóa: <1 ppm/year Độ ổn định: <0.5 ppm Nhiễu nền trung bình hiển thị (DANL): < -161dBm (typical) Nhiễu pha: <-102 dBc/Hz (typical) Độ không đảm bảo đo Uncertainty: <1.0 dB Độ phân giải băng thông  (-3 dB): 1 Hz to 3 MHz (option 1 Hz to 10 MHz), in 1-3-10 sequence Độ phân giải Min. RBW 1 Hz Khoảng tín hiệu nhỏ nhất với độ chính xác toàn thang đo 100% POI: 9.3μs Hiển thị: Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian SFDR: mixer level = -30 dBm, <-50 dBc/Hz (typical) Tùy chọn mở rộng bandiwth lên 40Mhz realtime Màn hình cảm ứng điện dung đa điểm 10.1 inch  Kết nối ngoại vi:USB, LAN, HDMI Kích thước: 410 mm × 224 mm × 135 mm Trọng lượng: 4.65Kg Nguồn nuôi: 100-240 VAC, 45-440Hz Tài liệu tham khảo Máy phân tích phổ thời gian thực Rigol RSA3045

PROBES & ACCESSORIES

Calibration Kit	CK106A Vector Network Analysis Calibration kit for RSA N models. This kit enables RSA calibration from DC to 6.5 GHz.
High Power Attenuator	ATT03301H 30dB High Power Attenuator, Max Power 100W
N Type Cable	CB-NM-NM-75-L-12G N(M)-N(M) RF Cable
SMA Cable	CB-NM-SMAM-75-L-12G N(M)-SMA(M) RF Cable
Calibration Kit	CK106E Vector Network Analysis Calibration kit for RSA N models. This kit enables RSA calibration from DC to 1.5 GHz.
Near Field Probe Kit	NFP-3 Near Field Probe Kit
RF Adaptor Kit	RF Adaptor Kit RF Cable and adaptor kit
RF Attenuator Kit	RF Attenuator Kit Kit Includes 6dB Attenuator (1pcs), 10dB Attenuator (2pcs)
RF CATV Kit	RF CATV Kit Kit Includes 50 to 75 Ohm Adaptors (2pcs)
Rack Mount Kit	RM6041 Rack Mounting Kit for the DS/MSO7000, MSO8000, RSA3000, and RSA5000 Series Instruments
GPIB Adaptor	USB-GPIB USB-GPIB Converter. Connect USB directly to instrument and control it via GPIB. This does not connect to a PC directly.
VSWR Bridge	VB1032 VSWR Bridge with VSWR-DSA800, VSWR-DSA1000 licenses included. Requires TG Option. Frequency range: 1 MHz – 3.2 GHz, Typical Directivity: >= 25 dB
VSWR Bridge	VB1040 800 MHz to 4 GHz VSWR Bridge with DSA8-VSWR software for DSA800 Spectrum Analyzers. *SW does NOT work with DSA1000 Family. Requires TG Option.
VSWR Bridge	VB1080 VSWR Bridge and DSA800-VSWR software for Rigol Spectrum Analyzers. The VB1080’s range is from 2-8 GHz. *SW does NOT work with DSA1000 Family. Requires TG Option.
Utility Kit	DSA Utility Kit DSA Accessories Package including cables, adaptors, and antennas.
